Mô men uốn và mô men quán tính: tránh nhầm đại lượng

Nội dung phục vụ tham khảo, không thay thế hồ sơ thiết kế hoặc phê duyệt kỹ thuật.

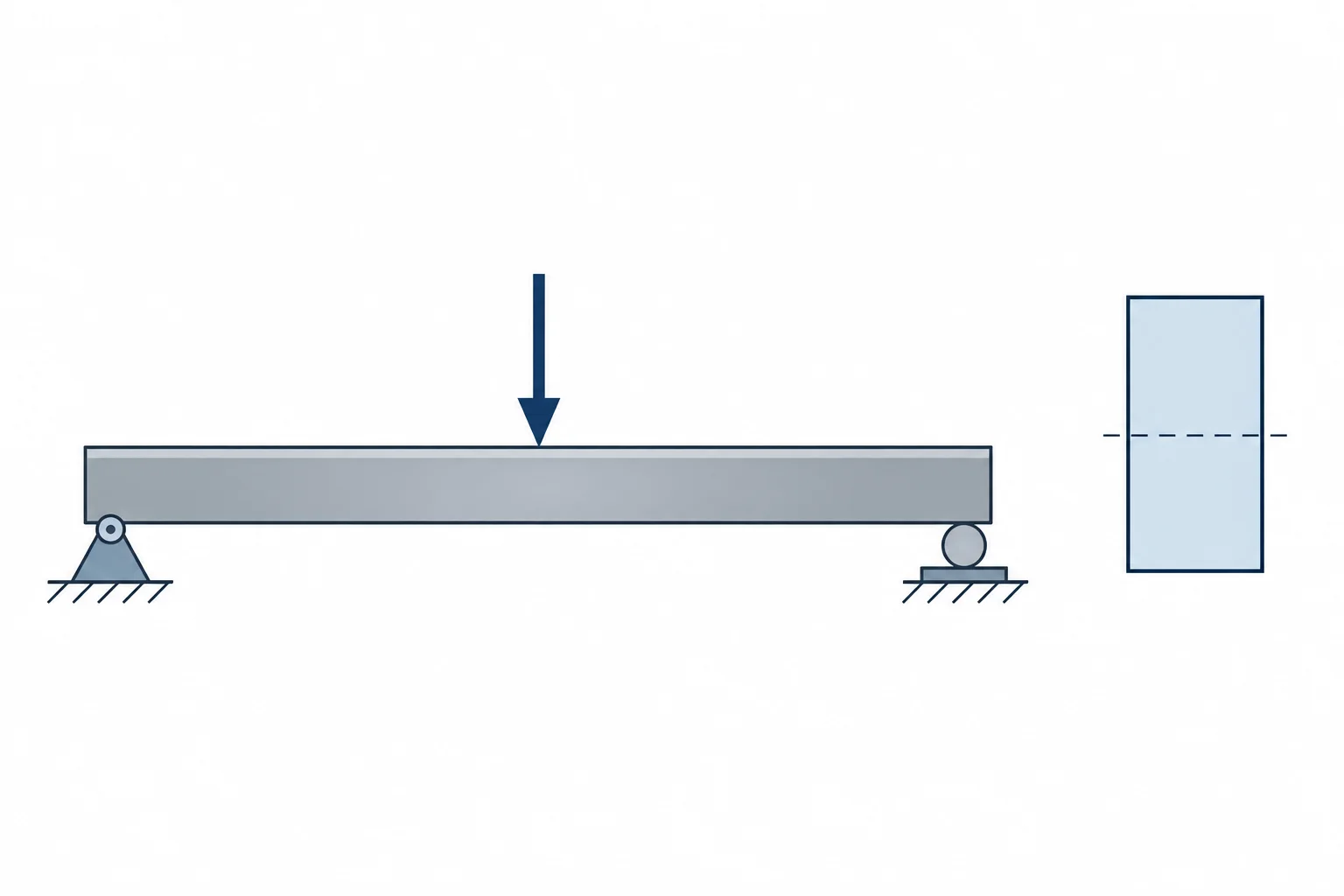

Mô men uốn M biểu thị tác dụng của tải; mô men quán tính diện tích I mô tả hình học mặt cắt đối với một trục. Hai đại lượng không thay thế cho nhau. Với dầm thẳng, vật liệu đồng nhất làm việc trong miền đàn hồi tuyến tính, biến dạng nhỏ và uốn quanh một trục chính của tiết diện, độ lớn ứng suất uốn được tính theo |σ| = |M|·|y|/I. Mô hình giả thiết mặt cắt phẳng vẫn phẳng sau biến dạng; y được đo từ trục trung hòa và I được lấy quanh chính trục đó. Dấu kéo hoặc nén phải xác định theo quy ước và phía của mặt cắt.

Đặt đúng phương mặt cắt

Với hình chữ nhật rộng b, cao h, mô men quán tính quanh trục qua tâm song song cạnh b là I = bh³/12. Đổi chiều đặt mặt cắt có thể thay đổi mạnh I. Cần ghi rõ trục đang xét, vì cùng một tiết diện có khả năng chống uốn khác nhau theo hai phương.

Đọc kết quả trước khi chọn thép

Đơn vị thường gặp là N·mm cho M và mm⁴ cho I. Không trộn mm với m. Công thức uốn đơn giản không thay thế kiểm tra ổn định, liên kết, độ võng, tải động hoặc thiết kế tổng thể nhà xưởng. Khi dùng thép hình, đối chiếu đặc trưng hình học của đúng quy cách sản phẩm.

Dữ liệu cần kiểm tra trước khi áp dụng

• Sơ đồ tải
• Trục uốn
• Kích thước mặt cắt
• Khoảng cách y
• Đặc trưng tiết diện từ nhà sản xuất

Tình huống minh họa

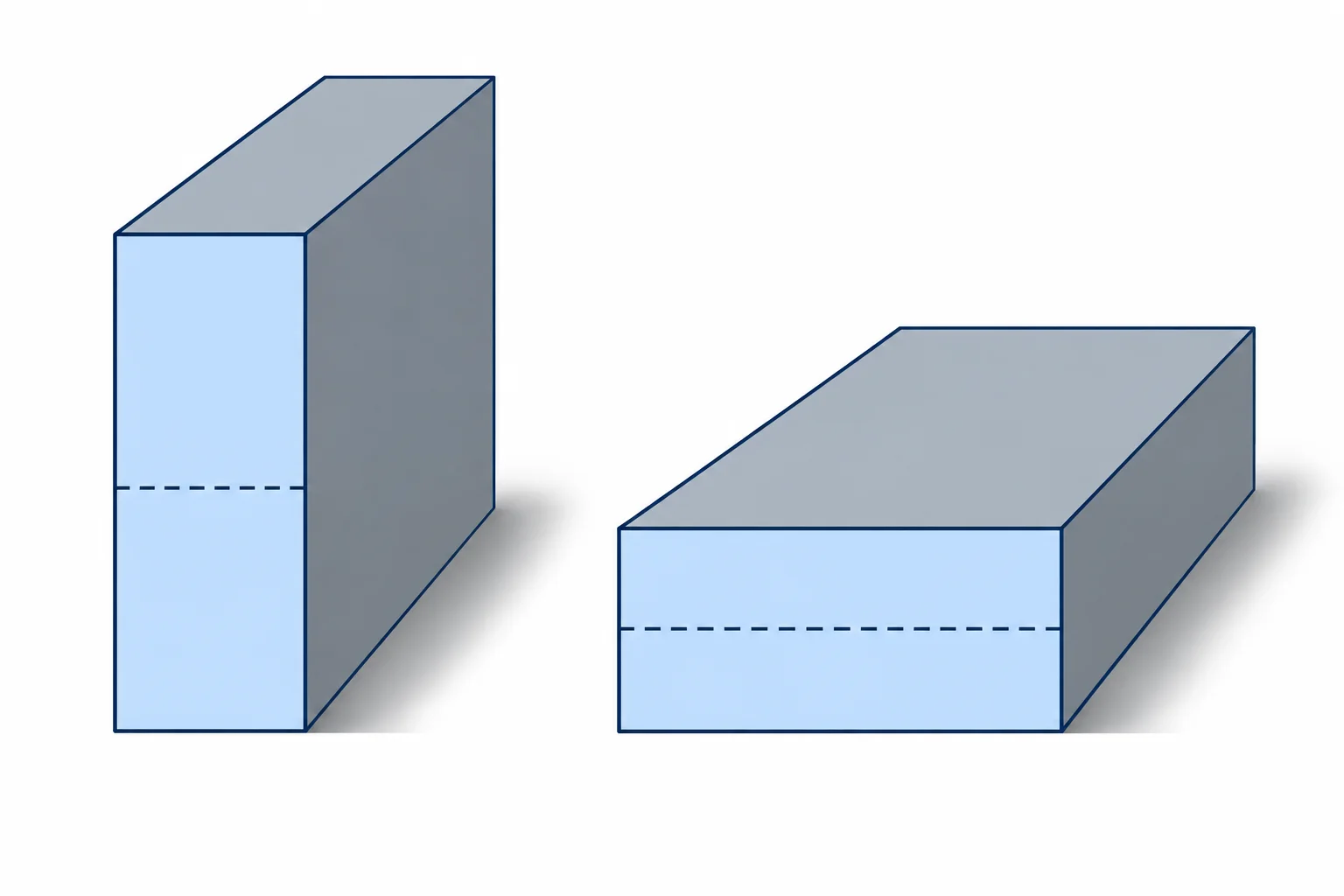

Ví dụ hình học: tiết diện chữ nhật 20 × 40 mm có I = 106.666,67 mm⁴ khi h = 40 mm; xoay để h = 20 mm thì I = 26.666,67 mm⁴. Đây chỉ là so sánh hình học, không phải kết luận chịu tải an toàn.
