Hiểu đúng vật liệu.

Ứng suất pháp trung bình trên tiết diện được tính bằng lực dọc trục chia cho diện tích tiết diện: σ = N/A. Nếu lực dùng N và diện tích dùng mm², kết quả là N/mm², tương đương MPa.

Ví dụ học tập: lực 10 kN tác dụng đúng tâm lên tiết diện 100 mm² cho ứng suất trung bình 100 MPa. Giá trị này chưa phải kết luận chi tiết làm việc an toàn. Khi thiết kế còn phải xét vật liệu, tải thực tế, tập trung ứng suất và các dạng hư hỏng liên quan.

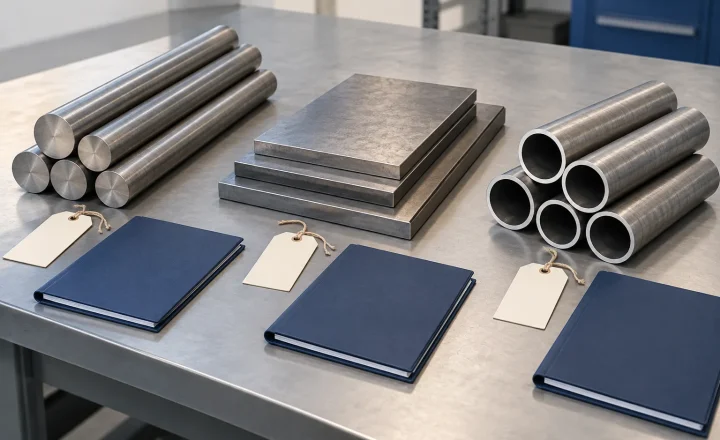

C45 thuộc nhóm thép carbon trung bình. Các ứng dụng thường gặp gồm trục và chi tiết cơ khí có yêu cầu về độ bền, độ cứng sau nhiệt luyện.

Khi chọn vật liệu, cần đối chiếu mác thép, tiêu chuẩn áp dụng, kích thước phôi, trạng thái cung cấp và chứng chỉ vật liệu. Không dùng một giá trị cơ tính duy nhất cho mọi trạng thái của C45: nhiệt luyện và kích thước sản phẩm có thể làm thay đổi tính chất.

Khối lượng riêng tham khảo trong dữ liệu SIJ Metal Ravne là 7,85 g/cm³ (7.850 kg/m³). Đây là giá trị trung bình dùng để ước tính khối lượng.

Tham khảo: SIJ Metal Ravne – SIQUAL 0503 / C45.

Lắp ghép được xác định từ miền kích thước cho phép của lỗ và trục. Muốn tính độ hở hoặc độ dôi, trước hết cần tra đúng kích thước danh nghĩa, miền dung sai và cấp chính xác trên bản vẽ.

Sử dụng giới hạn kích thước đã xác định: độ hở nhỏ nhất bằng lỗ nhỏ nhất trừ trục lớn nhất; độ hở lớn nhất bằng lỗ lớn nhất trừ trục nhỏ nhất. Nếu kết quả có dấu âm, trị tuyệt đối biểu thị độ dôi ở tổ hợp tương ứng.

Công cụ trên trang giúp thực hiện phép tính sau khi bạn đã có kích thước giới hạn. Khi chọn kiểu lắp cho ổ lăn, phải xét thêm tải, nhiệt độ và khuyến nghị của nhà sản xuất.

Tham khảo: SKF – Tolerances and resultant fits.

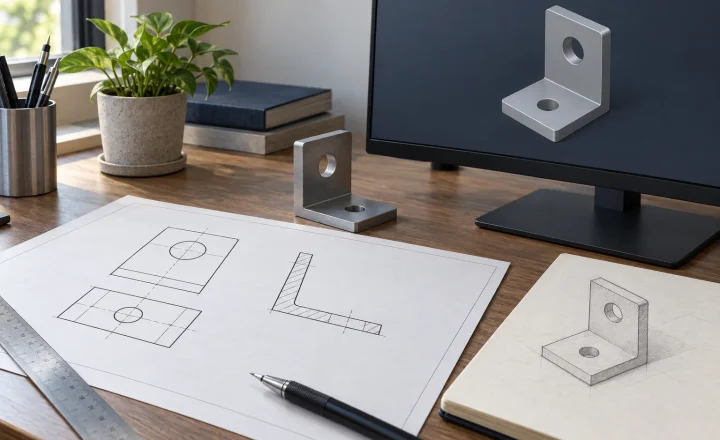

Trước khi chuyển bản vẽ đi gia công, kiểm tra đơn vị, tỷ lệ, mã chi tiết, phiên bản bản vẽ, vật liệu và số lượng. Đối chiếu hình chiếu, mặt cắt và kích thước để tránh thiếu thông tin về hình dạng.

Xác nhận dung sai kích thước, dung sai hình học, độ nhám, nhiệt luyện và xử lý bề mặt theo yêu cầu chức năng. Kích thước quan trọng phải có chuẩn đo rõ ràng. Khi có khác biệt giữa tệp CAD và bản vẽ PDF, thống nhất tài liệu ưu tiên trước khi sản xuất.
