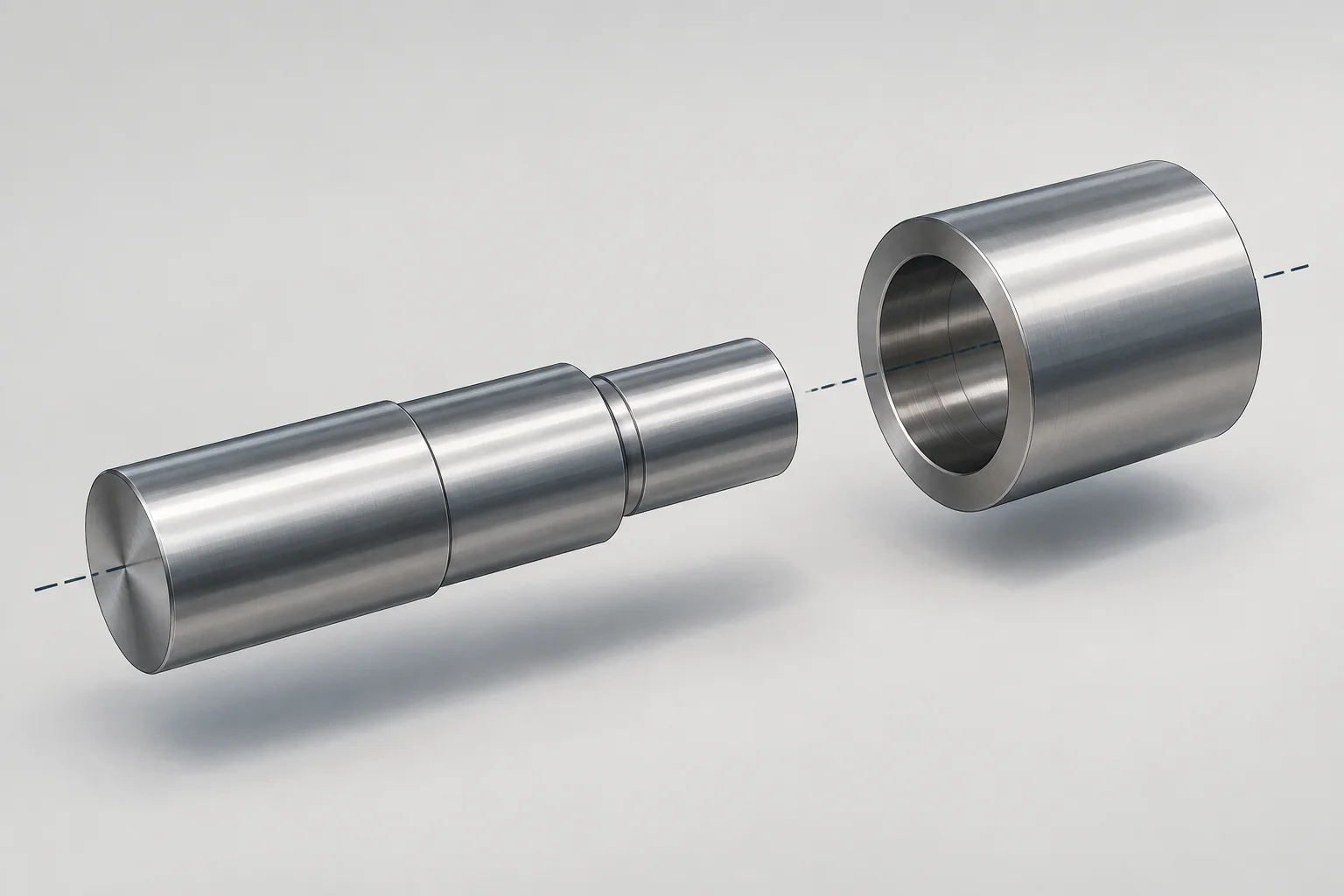

Dung sai kích thước là hiệu giữa kích thước giới hạn lớn nhất và nhỏ nhất. Các sai lệch giới hạn được xác định so với kích thước danh nghĩa. Mỗi kích thước hoặc bề mặt có yêu cầu kiểm soát riêng. Một chi tiết có thể có các bề mặt cần mức kiểm soát khác nhau. Với lắp ghép trục–lỗ, phải đọc đồng thời kích thước danh nghĩa và ký hiệu miền dung sai.

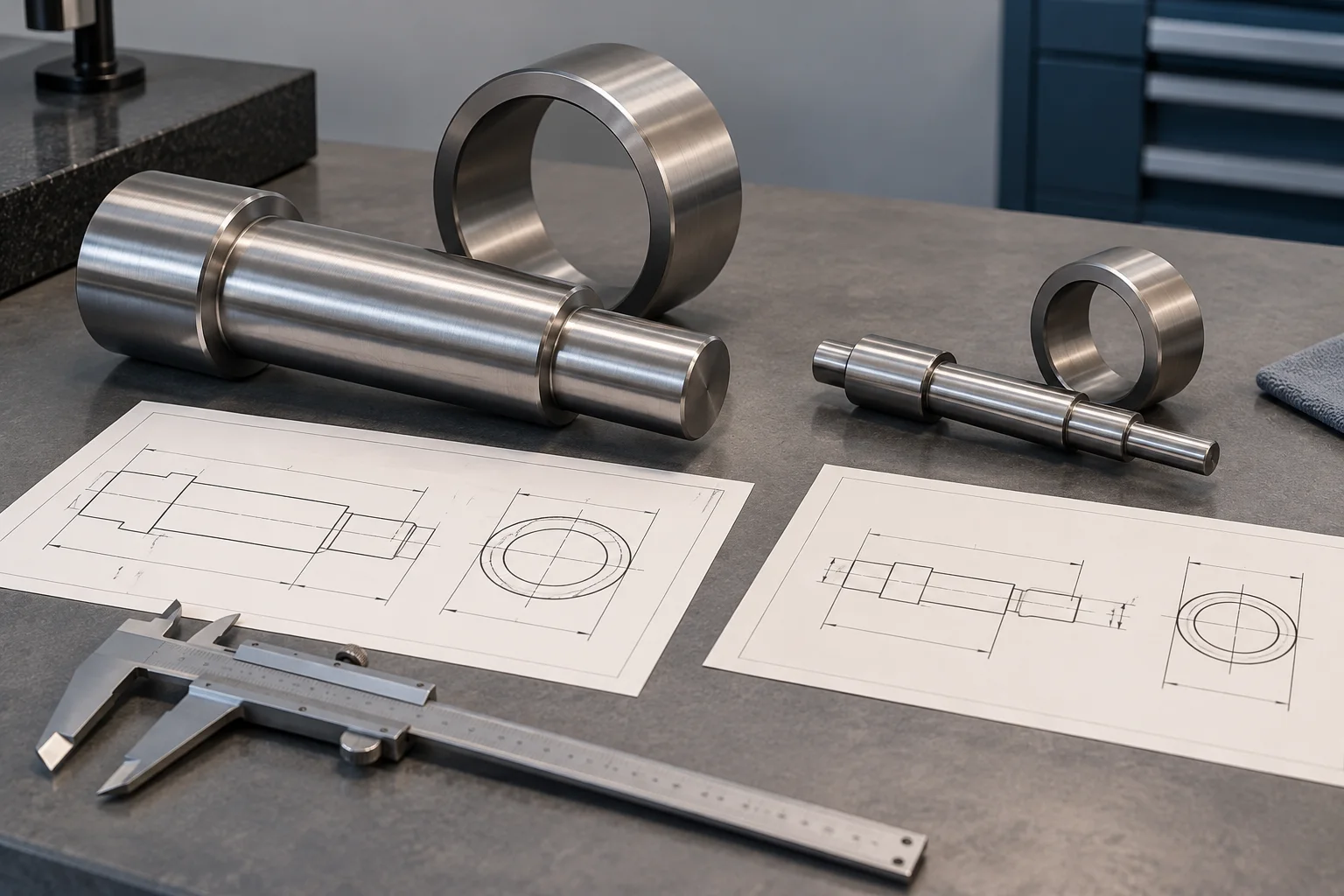

H7/g6 không phải một khoảng cố định
Các trị số sai lệch phụ thuộc khoảng kích thước danh nghĩa. ISO 286-2 cung cấp bảng lớp dung sai và sai lệch giới hạn cho trục, lỗ. Không tra một ví dụ đường kính rồi dùng nguyên trị số cho mọi đường kính khác.

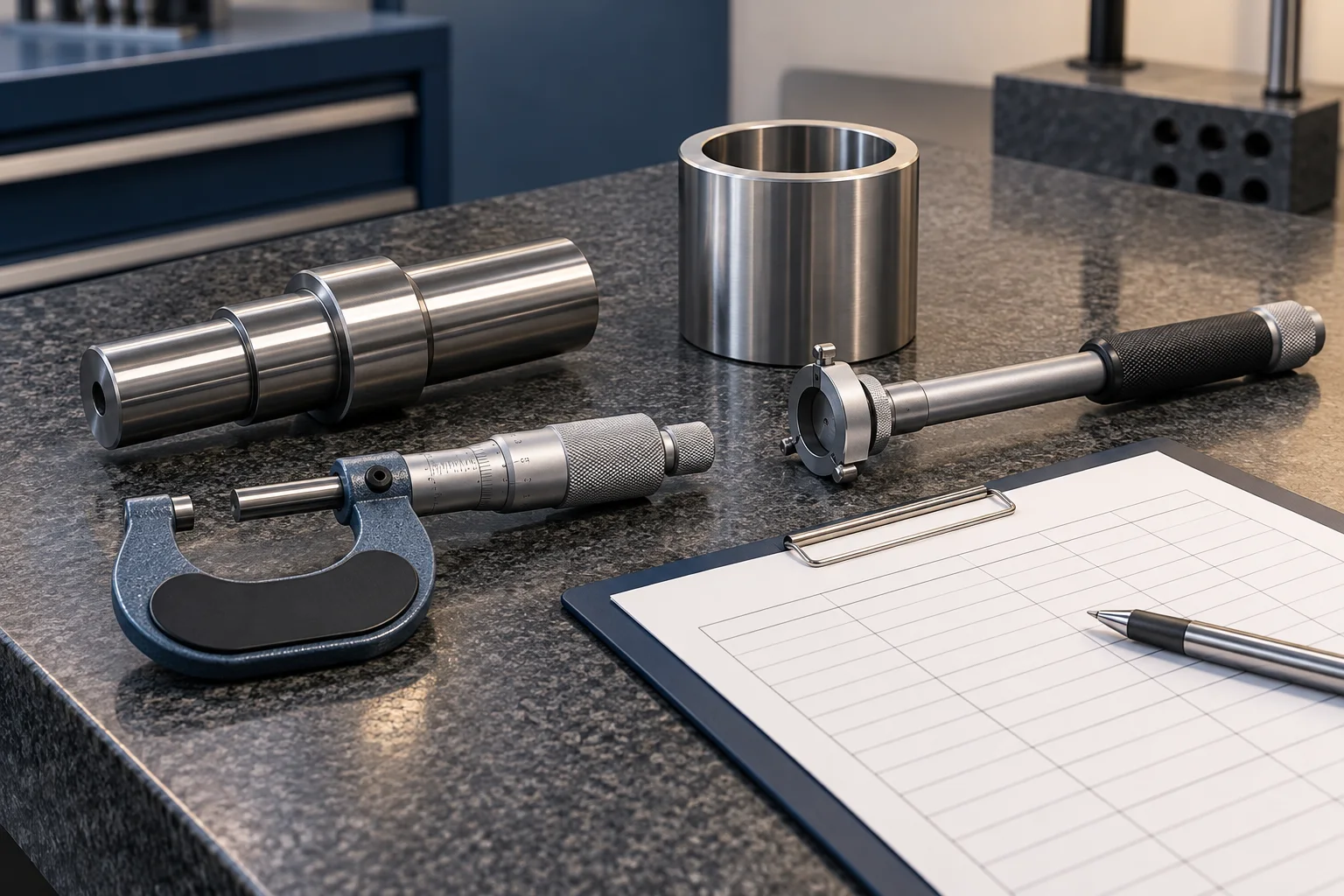

Thống nhất cách đo trước khi sản xuất
Bản vẽ nên chỉ rõ chuẩn và các yêu cầu hình học có liên quan. Chốt thiết bị đo, điều kiện kiểm tra, số mẫu và cách ghi kết quả. Kích thước đạt yêu cầu chưa tự chứng minh độ đồng tâm, độ tròn hoặc chức năng của cụm lắp.
Dữ liệu cần kiểm tra trước khi áp dụng
- Kích thước danh nghĩa
- Ký hiệu dung sai
- Chuẩn đo
- Dụng cụ và điều kiện đo
- Biên bản nghiệm thu
Tình huống minh họa
Nếu nhà mua hàng yêu cầu H7/g6 nhưng không ghi đường kính, nhà gia công chưa đủ dữ liệu để xác định giới hạn. Cần bổ sung kích thước và phiên bản bản vẽ trước khi chốt giá.
